Sortie de toit VMC plastique ANJOS CTP2 | chapeau pour toiture incliné diamètre 160 - Couleur: Ardoise
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Matière principale : Plastique
-
Hauteur du produit emballé : 310 cm
-
Largeur du produit emballé : 250 cm
-
Profondeur du produit emballé : 390 cm
-
Poids du produit emballé : 5.8 kg
-
Références produit : 3666596120859
Présentation
Description

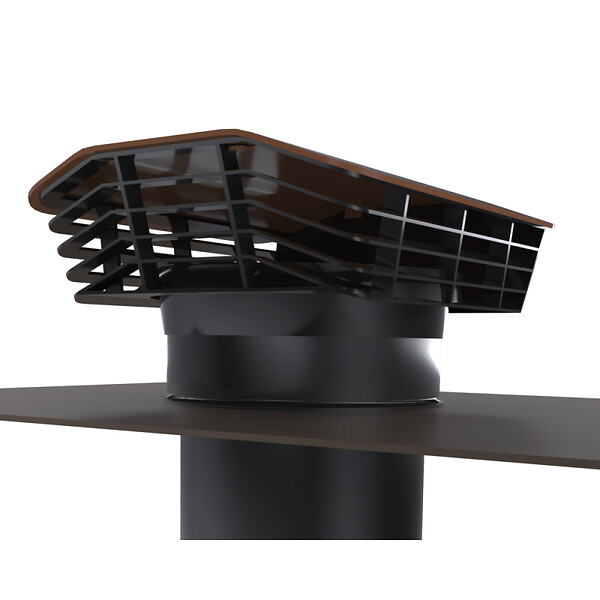

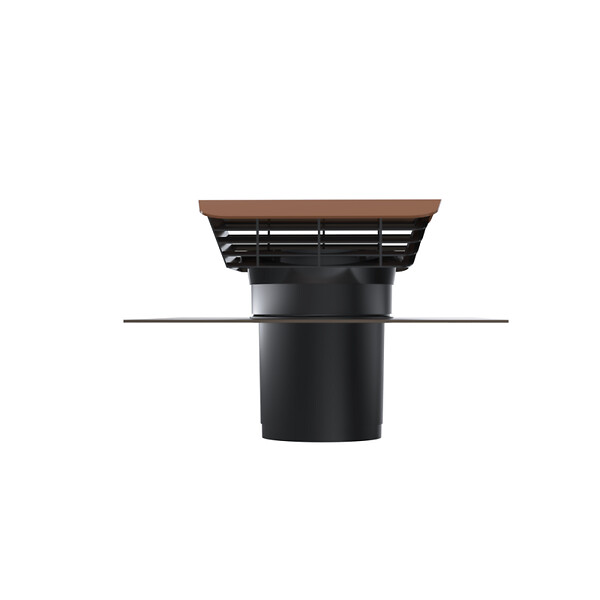

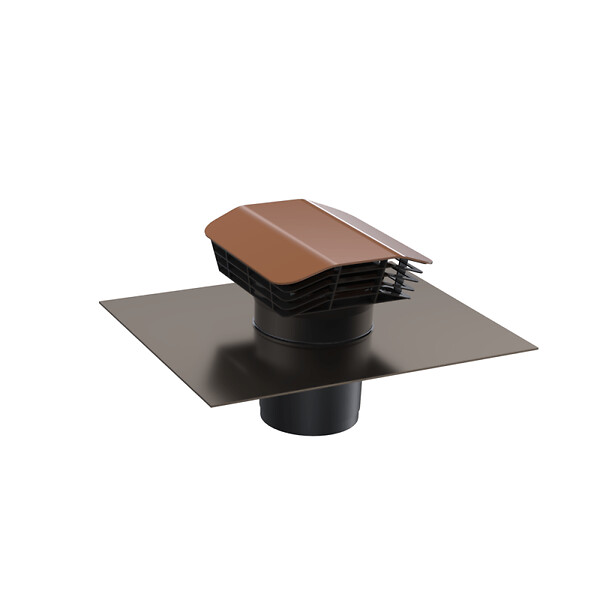

Disponible en diamètre 160 mm, le chapeau VMC de toiture CTP2 s'installe sur le toit et est employé pour le rejet ou la prise d'air d'installations utilisant des systèmes de ventilation mécanique : VMC simple et double flux, hottes de cuisine domestiques, extracteurs d'air ou ventilateurs.
Particulièrement recommandée pour les VMC simple flux hygroréglables, cette sortie de toit VMC se raccorde à la gaine provenant du piquage de rejet diamètre 160 mm du groupe VMC.
Grâce à ses pertes de charge minimales pour un débit optimal, ce chapeau sortie de toit contribue pleinement à la performance de votre installation.
Il assure une bonne étanchéité avec la toiture grâce à son abergement en plomb qui se conforme à la forme du toit.
Son capot en plastique à l'esthétique moderne est spécialement étudié pour assurer un passage efficace de l'air tout en protégeant des intempéries (vent et pluie).
Il s'adapte pratiquement à tous les systèmes de couverture tuile ou ardoise pour tout type de toiture avec des pentes à partie de 16°
Pourquoi choisir la sortie de toiture plastique pour VMC CTP2 pour son projet VMC en construction neuve conforme RE2020 ?
Conformité RE2020 : la nouvelle réglementation énergétique applicable aux logements neufs oblige à une étude de dimensionnement préalable pour vérifier et valider les choix de conception de la VMC.
Il est notamment nécessaire en VMC hygro B d'assurer une pression minimale aux bouches d'extraction pour être certain de leur bon fonctionnement.
Il est donc impératif de minimiser les pertes de charge du réseau pour réussir à assurer les débits d'extraction conformément à l'Avis Technique de ces systèmes de VMC.
Souvent négligées auparavant, les pertes de charge de la sortie VMC deviennent donc importantes dans le calcul et peuvent décider de la conformité d'une installation.
Grâce à sa perte de charge de 7,5 Pa à 200 m³/h, le nouveau chapeau VMC CPT2 joue parfaitement son rôle pour faciliter l'obtention de la conformité RE2020 dans l'étude préalable au permis de construire.
Plus généralement, c'est le produit le plus performant de sa catégorie qui convient pour tout type d'installation en extraction ou soufflage d'air avec rejet ou prise d'air en toiture inclinée.
Avantages de la sortie de toiture plastique pour VMC CTP2
Performances aérauliques :
Très faibles pertes de charge pour une meilleure efficacité du réseau de ventilation
Un produit plus performant grâce à sa perte de charge de 7,5 Pa à 200 m³/h sur le modèle Ø160 (essais réalisés sur le modèle Ø160 selon la norme EN13141-5:2020)
Design moderne :
Esthétique améliorée avec des finitions en tuile ou ardoise
Facilité de mise en œuvre :
Installation rapide et simple, sur des pentes de toiture dès 16°
Description de la sortie de toiture plastique pour VMC CTP2
L'étanchéité est assurée par un solin en plomb.
Légende du schéma dans le carrousel d'images :
- Capot pare pluie
- Abergement en plomb
- Conduit de raccordement
- Fourreau (3) permettant le raccordement au conduit de ventilation est solidaire de la feuille de plomb (2) façonnable pour réaliser l'étanchéité
- Calage dans le sens des linteaux
Mise en œuvre de la sortie de toiture plastique pour VMC CTP2
Préparation :
Appliquer de l’huile de patine sur la feuille de plomb pour éviter les salissures
Attention : il est important de vérifier l’étanchéité conduit/caisson de ventilation et conduit/chapeau de toiture
Formation :
Former la feuille de plomb (ou l’alternative) en épousant les reliefs de la couverture et en évitant les abords du sertissage
Installation :
Préparer l’espace nécessaire à l’ajout du chapeau de toiture
Raccorder le conduit de ventilation
Former la collerette en épousant les reliefs de la couverture
Pour une couverture tuile, réaliser un calage dans le sens des liteaux pour supporter la collerette
Installer le capot pare pluie avec l’écoulement d’air parallèle à la pente du toit
Coller la collerette aux tuiles
Caractéristiques de la sortie de toiture plastique pour VMC CTP2
Matière du capot : plastique polypropylène traité anti UV

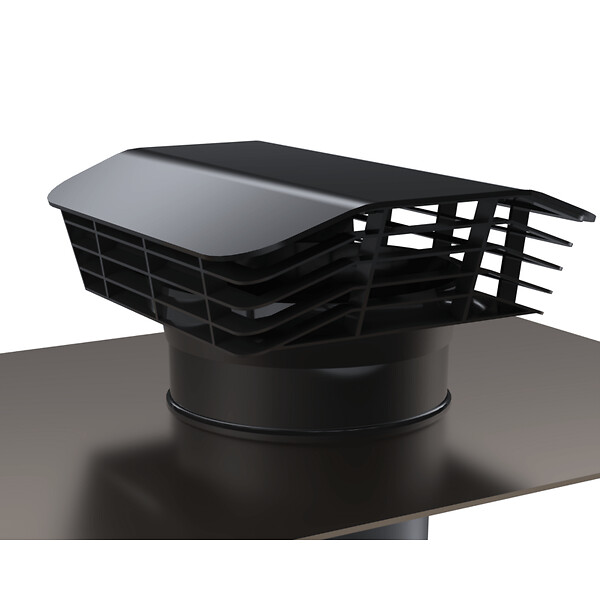

Coloris : noir anthracite (pour ardoise) et marron/ocre (pour tuile)
Matière du fourreau de raccordement : plastique
Emballage : livré en carton individuel
Dimensions feuille de plomb : 500 x 385 mm
Diamètres de raccordement : Ø 160 mm
Poids de l
