Entrée d'air autoréglable compact ESEA + capuchon façade CE2A - Débit (m3/h): 15/22/30 ANJOS
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Couleur principale : Blanc
-
Hauteur du produit emballé : 50 cm
-
Largeur du produit emballé : 50 cm
-
Profondeur du produit emballé : 410 cm
-
Poids du produit emballé : 0.21 kg
-
Références produit : 3666596091623
Présentation
Description
L'entrée d'air autoréglable acoustique ANJOS ESEA (équivalent modèles EAA ou EAAC) sont utilisées pour l'amenée d'air neuf en VMC (Ventilation Mécanique Contrôlée) simple flux autoréglable et hygroréglable de type A des bâtiments neufs ou rénovés.
A la fois compactes et acoustiques, elles assurent un débit d'air neuf constant de 15, 22, 30 ou 45 m3/h. La fonction de grille anti-moustiques est assurée directement par l’entrée d’air.

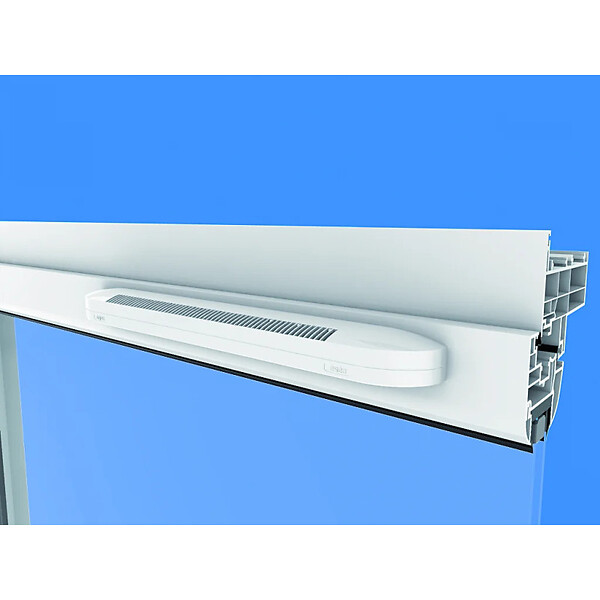

Installation coté intérieur sur paroi verticale ou incliné dans les chambres et les séjours principalement sur le montant des fenêtres en bois, PVC ou alu, fenêtres de toit ou sous face de coffre de volet roulant (2 vis et 2 cache vis inclus) avec montage exclusivement sur des surfaces abritées des intempéries.
L’élément régulateur constitué d’une lame souple polyester assure un débit constant sur une plage de pression comprise entre 20 et 100 Pa.
Disponible en versions :
- 15 m³/h avec cales sécables permettant d’obtenir un débit de 22 ou 30 m³/h pour un montage sur réservation de 354 x 12 mm ou 250 x 12/15 mm
- 45 m³/h pour un montage uniquement sur réservation de 354 x 12 mm
Avantages des entrées d'air compactes acoustiques ESEA
Acoustique :
Les entrées d’air ÉSÉA assurent un isolement acoustique de classe ESA 4 (exemples de solutions du CSTB) correspondant à Dn,e,w + Ctr ≥ 36 dB exigé si la surface de la pièce en m² / nombre d’entrées d’air ≥ 10.
Compacte :
C'est une solution d'entrée d'air acoustique efficace en restant compact (longueur 40 cm - dépassant de la paroi 3,8 cm) et d'un excellent rapport qualité/prix.
Prêt à poser :
Fourni en kit complet, un capuchon de façade standard CE2A ( avec 3 vis incluses) est disponible pour pose côté extérieur de la menuiserie.
Modulable :
Très pratiques, elles sont munies de clips sécables sur l'entrée d'air 15 m³/h pour obtenir les débits 22 ou 30 m³/h
Comment choisir le bon débit pour mon entrée d’air autoréglable compacte acoustique ESEA ?
Composants essentiels du système de VMC simple flux autoréglable, les entrées d'air autoréglables ESEA assurent l'arrivée d'air frais selon un débit fixe déterminé grâce à la légère dépression créée dans la pièce qui doit être au maximum de 20 Pa.
L'entrée air ESEA peut être utilisé en VMC autoréglable comme en VMC hygroréglable type A en respectant la sélection (dimensionnement) ci-dessous.
| Type logement | Débit total maxi extrait QM (en m3/h) | Séjour (en m3/h) | Chambre(s) |
| F1 | 105 | 90 soit 2 EA débit 45 m3/h | - |
| F2 | 120 | 60 soit 2 EA débit 30 m3/h | 30 soit 1 EA débit 30 m3/h |
| F3 | 150 | 60 soit 2 EA débit 30 m3/h | 60 soit 2 EA débit 30 m3/h |
| F4 | 180 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 90 soit 3 EA débit 30 m3/h |
| F5 | 210 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 120 soit 4 EA débit 30 m3/h |
| F6 & plus | 210 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 120 soit 4 EA 22 & 1 EA 30 m3/h |
Exemple pour un F4 : dans le séjour 1 Isola 45 ou 2 Isola 22 & 1 Isola 30 dans chaque chambre
Caractéristiques du Kit entrée d'air autoréglable acoustique ESEA avec CE2A

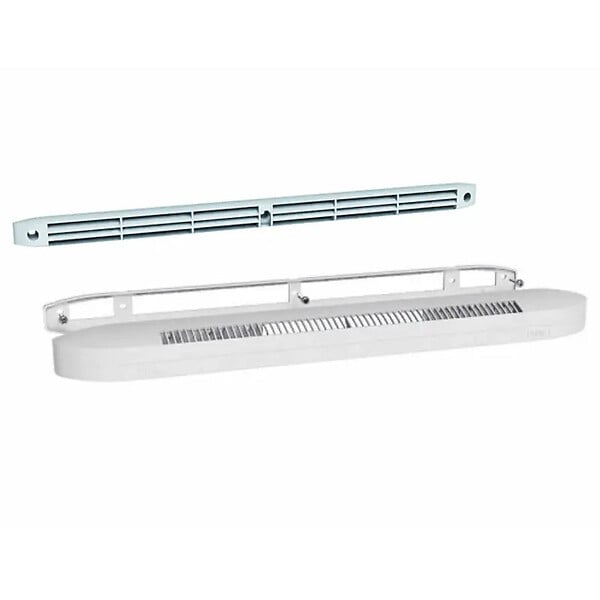

Composition du kit entrée d’air + capuchon de façade : 1 entrée d’air autoréglable ESEA, 1 capuchon de façade CE2A, 6 vis de fixation 3,5 x 13 mm et 3 bouchons cache vis
Grille et capot extérieur en polystyrène choc traité anti UV
Coloris blanc finition RAL 9016
Dimensions prévues pour mortaise/entaille 354x12 mm (mais utilisable avec mortaise 250x12/15 mm en version 15/22/30 m3/h)

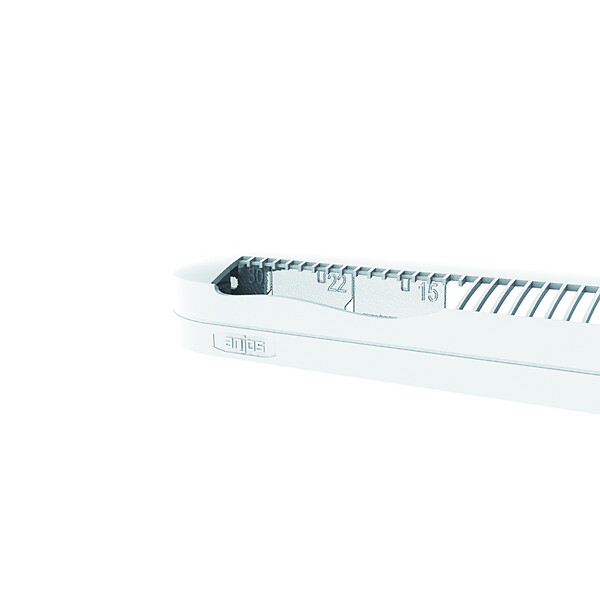

Clips sécables sur l'entrée d'air 15 m³/h pour obtenir les débits 22 ou 30 m³/h
Isolement acoustique Dn, e, w (Ctr) : 37dB en 15 - 22 & 30 m³/h | 36 dB en 45 m³/h
Dimensions L x H x Ep. = 400*36*38 mm
Poids : 103 g
Comment modifier le débit d'une entrée d'air autoréglable ESEA débit 15-22-30 m3/h ?
Le débi
