Sortie caisson 45° Ø12mm Tige hexagonale 10mm ZF D192NG AVOSDIM
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Présentation
Description
Cardan de volet roulant cassé? Profitez en pour remplacer toute la sortie de caisson et soyez tranquille plus longtemps! Plusieurs modèles, envoi rapide!
Sortie de caisson 45° pour manivelle Ø 12mm
Installation idéalement sous caisson de volet type Traditionnel et bloc baie.
- Comprends le cardan, la platine et la tige d'entrainement.
- Articulation tige d'entrainement / platine jusqu'à 45°
- Tige d'entrainement 315mm ajustable
- Compatible manivelle ronde Ø 12 mm
- Coloris blanc

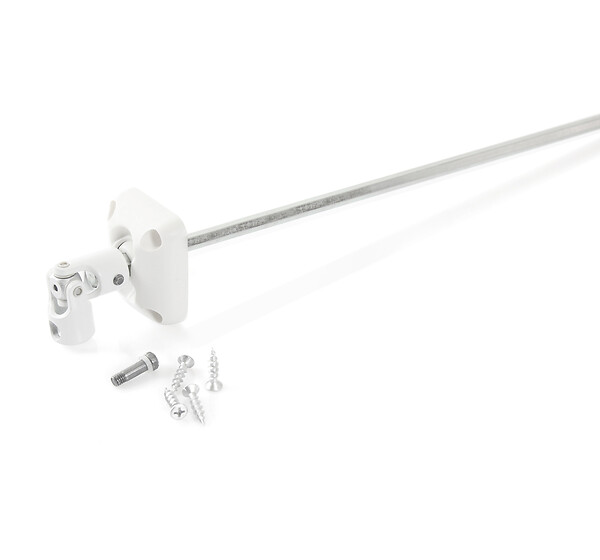

Composition de la sortie de caisson
La sortie de caisson comprend:
- Le cardan dans lequel vient s'insérer la tringle de manivelle ronde Ø 12mm (manivelle non fournie).
- La platine du cardan et son manchon d'étanchéité. Elle se visse sur ou sous le coffre. De forme rectangulaire 45 x 50mm (entraxes 30 et 35mm).
- La tige d'entrainement longue de 315mm (recoupable) et de forme hexagonale Ø 10mm. Elle rejoint le treuil dans le coffre. Pour relier le treuil à la platine en fonction de la configuration du volet, elle s'articule jusqu'à 45°.
- La visserie.
Matériaux
- Platine: Polyamide teintée masse
- Tige: acier zingué passive
- Cardan: acier revêtu polyester
Remplacement de la sortie caisson existante
Après avoir ouvert le coffre, il suffit de retirer délicatement la tige d'entrainement en veillant ce que le treuil reste immobile afin de conserver son orifice visible (simplifiera l'insertion de la nouvelle tige). Après avoir mis à dimension identique cette nouvelle tige à l'aide d'une scie à métaux, puis légèrement limé les angles de son extrémité (toujours pour faciliter l'insertion), celle ci peut désormais être remise en place dans le treuil. Le reste des éléments est ensuite repositionné sur le coffre, ainsi que la manivelle.
